製品の特徴 長所・短所 |
AS-7シリーズは、各種のテープ特性、用途に合った品揃えで、生産現場、倉庫、事務所など、どこでも手軽にテープカット作業ができるオートディスペンサーです。 |
- 豊富な品揃え・・・多種テープのカットに適した７機種のラインナップ
- 軽量・コンパクト・・・手軽に持ち運び、設置が出来る
- 使いやすい・・・テープ交換、セット作業が簡単に出来る機能
- 簡単なメンテ・・・消耗部品は調整不要のユニット交換方式
|
標準仕様 |
- 電源を切っても再び同寸法を表示する数値メモリー付き。
- カット寸法は1mm単位で設定でき、自動送り、自動カット。
- 50mm幅までの各種粘着テープがご使用になれます。
- 共通付属品：シリコンオイル（5cc）
- 使用可能テープ幅：7mm～50mm
- 使用可能テープ外径：180mm
- テープ長さ設定範囲：20mm～999mm 1mm単位
- 電源：AC100V 50/60Hz
- 消費電力：18W
- 本体サイズ：137mm×245mm×150mm
- 本体重量：2.4kg
|
AS-7シリーズの仕様と特徴（数字＝mm） |
品番 |
仕様 |
特徴 |
AS-7 |
標準 |
7mm～50mm幅までの各種テープをカット |
AS-7A |
細幅カット |
5mmから25mm幅テープ専用機。両面、電気テープなど。 |
AS-7B |
長さ5mmカット |
最短5mmまでのカット。両面、電気テープなど。 |
AS-7C |
保護フィルムカット |
弱粘着、軟弱フィルムのカット。 |
AS-7D |
ダブルテープカット |
25mm幅以内のテープ2巻を同時カット |
AS-7E |
非粘着カット |
両セパ両面／T、非粘着／T、絶縁チューブ、リボン類、紐類 |
AS-7F |
ローラー筋軽減 |
ロブセンサー、ホ-ルディングテープ、透明フィルムの印刷／T |
|
|
AS-7 |
AS-7A |
AS-7B |
AS-7C |
AS-7D |
AS-7E |
AS-7F |
テープ幅 |
7～50 |
5～25 |
30～50 |
10～50 |
10～50 |
5～50 |
10～50 |
カット長さ |
20～999 |
20～999 |
5～999 |
20～999 |
20～999 |
20～999 |
20～999 |
|

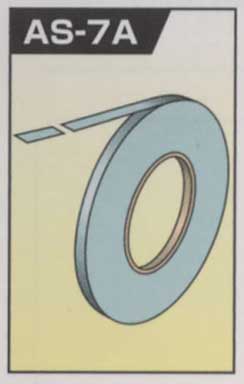

AS－7A 細幅仕様
細幅テープカット |
【細幅テープをカットしたいユーザー様へ】
□使用可能テープ幅：5mm～25mm
□使用可能テープ外径：180mm
□テープ長さ設定範囲：20mm～999mm 1mm単位
□専用付属品：テープ押さえガイド
注意事項
・必ず専用付属品「テープ押さえガイド」をご使用ください。
・テープ中央にローラー筋が残ります。
・両面テープは表示設定値に対し、プラスカットされます。
・紙粘着テープを使用する場合、初期セットはテープ先端部を折り曲げてください。
・テープ剥離重量が一定せずバラツキがある場合、カット実寸もバラツキが発生します。
・下記テープ類は使用可否をご確認ください。
ビニール／セメダイン／テープ厚みが薄く、テープ比重が軽いテープ
／静電気を帯びているテープ
・下記テープ類は使用できません。
保護フィルムテープ／カプトンテープ（ポリミイド）／べサールテープ／非粘着素材 |

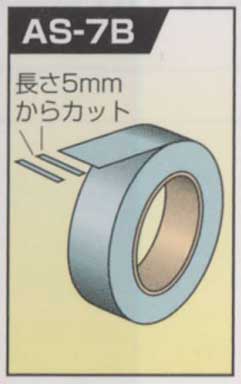

AS－7B 5mm仕様
5mmからカット可能 |
【テープ長さを20mm以下でカットしたいユーザー様へ】
□使用可能テープ幅：30mm～50mm
□使用可能テープ外径：180mm
□テープ長さ設定範囲：5mm～999mm 1mm単位
注意事項
・テープ長さ20mm以下でカットする場合はカット後、必ずピンセットなどで
テープをお取り下さい。
絶対に手（指）で取らないで下さい。
・カット長さ10mm以下はセンサー検出しない為、オート操作（1カット）となります。
不向きなテープ
・テープ基材が硬質なもの（両面・アルミetc）はカット時に飛び跳ね、
本体内部に入り込むなどの問題が発生します。
・テープ特性として静電気を帯びているものはカッター刃またはテープに
付着するなどの問題が発生します。 |

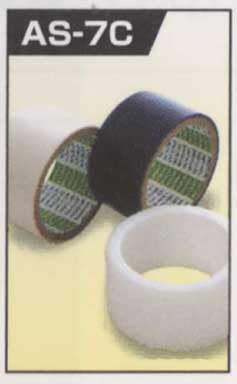

AS－7C 保護フィルム仕様
弱粘着フィルムカット |
【弱粘着テープをカットしたいユーザー様へ】
□使用可能テープ幅：10mm～50mm
□使用可能テープ外径：180mm
□テープ長さ設定範囲：20mm～999mm 1mm単位
□専用付属品：弱粘着アタッチメント
◎繰り出し方法：手動（キー操作）モードのみ（オートフィードは使用できません）
注意事項
・必ず専用付属品「弱粘着アタッチメント」をご使用ください。
・保護フィルムのような微粘着テープ専用の対応です。
・ローラー筋は完全解消ではありません。
・下記テープ類は使用できません。
粘着力が強い。剥離力が1kg以上ある。静電気が強い。 |

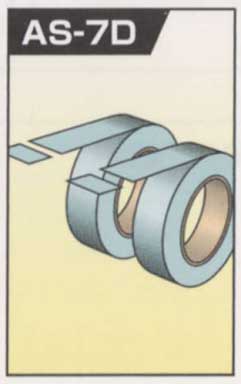

AS－7D Wセンサー仕様
2本のテープカット |
【テープを2本掛けで使用したいユーザー様へ】
□使用可能テープ幅：2本掛けの場合 10mm～25mm
1本掛けの場合 10～50mm
□使用可能テープ外径：180mm
□テープ長さ設定範囲：20mm～999mm 1mm単位
□専用付属品：Wセンサー、Wリール。
注意事項
・リールセンターでの1本使用は10～50mmの場合のみご使用できます。
・下記テープ類は使用できません。
カールが著しく激しいテープ。 |

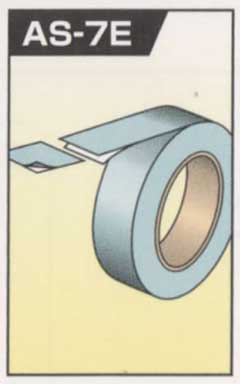

AS－7E 非粘着仕様
非粘着テープカット |
【非粘着素材をカットしたいユーザー様へ】
□使用可能線材幅：50mm以下
□使用可能線材厚み：約1mm以下
□使用可能テープ外径：180mm
□テープ長さ設定範囲：20mm～999mm 1mm単位
□専用付属品：テープ押さえガイド
注意事項
・必ず専用付属品「テープ押さえガイド」をご使用ください。
・非粘着専用となりますので粘着・微粘着テープは使用できません。
・線材質の硬軟により使用不向きなものもございます。
主な使用可能非粘着素材
・ビニール結束ワイヤー類 ・リボン類 ・紐類 ・絶縁チューブ類
・非粘着テープ類 |

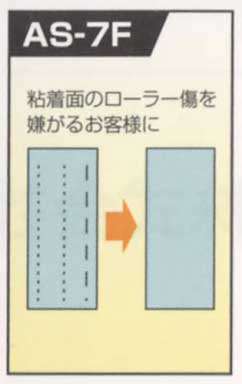

AS－7F ノープレッシャー仕様
糊にやさしいカット |
【テープのローラー筋跡を解消したいユーザー様へ】
□使用可能テープ幅：10mm～50mm
□使用可能テープ外径：180mm
□テープ長さ設定範囲：20mm～999mm 1mm単位
注意事項
・ローラー筋は完全解消ではありません。
主な使用可能粘着テープ
・ロブセンサーテープ・ホールディングテープ・印刷テープ |
|
ご参考資料 |
|
|
|
|
|
製品の安全性 |
PL（製造責任法）：作業・機構からのリスク抽出し安全動作手順説明、警告・注意の表示で安全性向上させました。
RoHS（有害化学物質使用禁止指令）：全使用材料への含有調査実施済ですが、完全な不含有証明には至っておらず、無害の保証はできません。
PSE（電気用品安全法）：法で定める試験・管理・表示を工程内、出荷検査時で実施しています。
EU、RoHS規制を取り入れている企業への販売はできません。 |
