※エスジー工業株式会社製

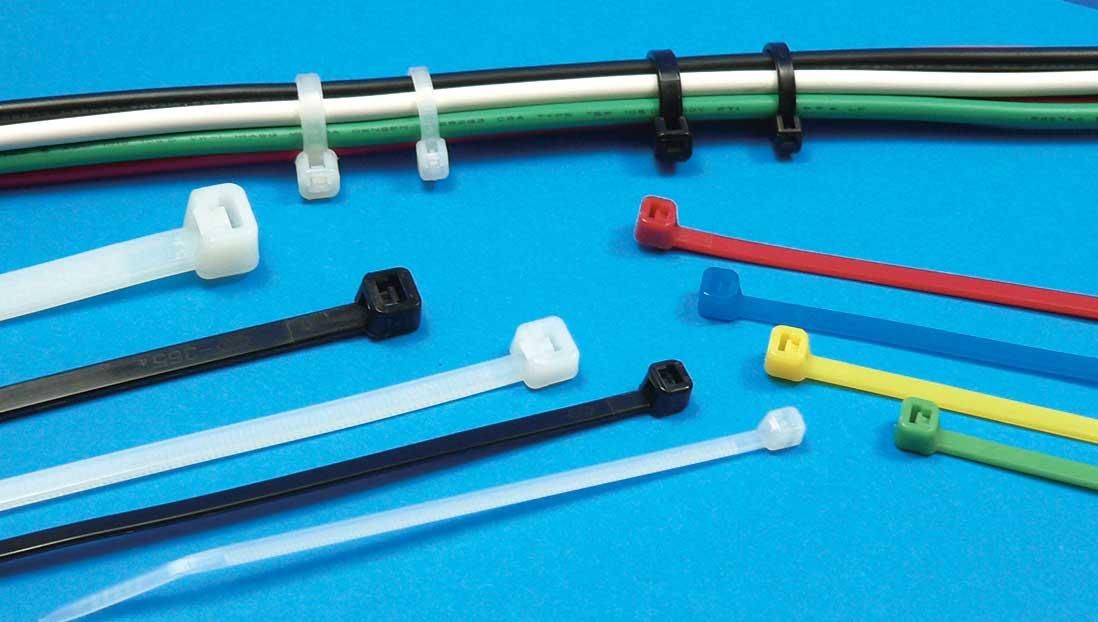

結束バンド | スタンダードタイ

多彩なラインナップで幅広くご使用いただける、ケーブルタイ（結束バンド）の決定版です。

■独自のノウハウによる設計機構により、軽快な嵌合作業性と強い結束力を持たせ、長期の結束に耐えうるケーブルタイ（結束バンド）です。また結束径1.0～150mmまで幅広く商品をラインナップしています。
■ハイグレードポリアミド樹脂（ナイロン6・6）、高耐熱グレードはポリアミド樹脂（ナイロン4･6）を素材とした一体成形製品ですので、安心してご使用いただけます。

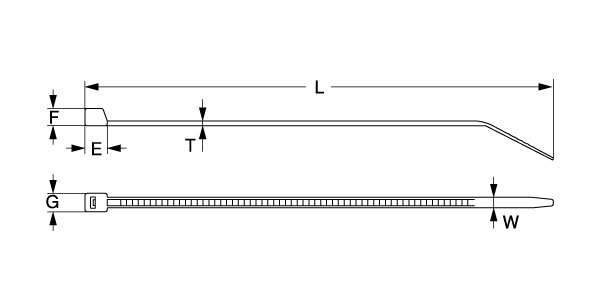

品番着色寸法mmループ
引張強度
N（kgf)		結束径
Min～Max
φmm		梱包単位
ＬＴＷＥＦＧ袋ケース
SG-80N 赤、青
黄、緑
※		 82 1.0 1.9 4.6 3.4 3.6 98.0
(10.0)		 1.0～17 100本 1,000本 40,000本（400袋） 50,000本（50袋）
SG-90 　 95 1.05 2.2 5.0 4.0 4.2 98.0
(10.0)		 1.5～19 1000本 40,000本（40袋）
SG-100 赤、青
黄、緑		 100 1.15 2.6 5.3 4.1 4.4 102.9
(10.5)		 1.5～22 100本 1,000本 25,000本（250袋） 25,000本（25袋）
SG-150 赤、青
黄、緑		 150 1.2 3.4 6.0 4.6 6.0 176.4
(18.0)		 1.5～38 100本 10,000本（100袋）
SG-200 赤、青
黄、緑		 200 1.25 4.4 7.0 5.0 7.5 225.4
(23.0)		 2.0～54 100本 10,000本（100袋）
SG-250 赤、青
黄、緑		 250 1.45 4.4 8.0 5.0 8.6 313.6
(32.0)		 2.0～60 100本 7,500本（75袋）
SG-S275 　 275 1.2 3.4 5.8 4.8 6.1 176.4
(18.0)		 2.5～75 100本 7,500本（75袋）
SG-300 　 300 1.45 4.5 8.0 5.0 8.6 343.0
(35.0)		 3.0～85 100本 5,000本（50袋）
SG-360 　 364 1.4 5.0 8.2 5.5 8.2 392.0
(40.0)		 3.0～105 100本 5,000本（50袋）
SG-H360 　 364 2.0 7.8 9.5 7.5 12.0 666.4
(68.0)		 5.0～105 50本 2,000本（40袋）
SG-450 　 450 2.0 8.0 15.0 8.5 16.0 833.0
(85.0)		 6.0～120 50本 1,000本（20袋）
SG-550 　 550 2.0 13.0 17.0 10.8 20.0 1127.0
(115.0)		 10～150 25本 500本（20袋）

品番寸法mmループ
引張強度
N（kgf)		結束径
Min～Max
φmm		梱包単位
ＬＴＷＥＦＧ袋ケース
SG-80W 82 1.0 1.9 4.6 3.4 3.6 98.0
(10.0)		 1.0～17 100本 1,000本 40,000本（400袋） 50,000本（50袋）
SG-90W 95 1.05 2.2 5.0 4.0 4.2 98.0
(10.0)		 1.5～19 1,000本 40,000本（40袋）
SG-100W
SG-100WU		 100 1.15 2.6 5.3 4.1 4.4 102.9
(10.5)		 1.5～22 100本 1,000本 25,000本（250袋） 25,000本（25袋）
SG-150W
SG-150WU		 150 1.2 3.4 6.0 4.6 6.0 176.4
(18.0)		 1.5～38 100本 10,000本（100袋）
SG-200W
SG-200WU		 200 1.25 4.4 7.0 5.0 7.5 225.4
(23.0)		 2.0～54 100本 10,000本（100袋）
SG-250W
SG-250WU		 250 1.45 4.4 8.0 5.0 8.6 313.6
(32.0)		 2.0～60 100本 7,500本（75袋）
SG-S275W 275 1.2 3.4 5.8 4.8 6.1 176.4
(18.0)		 2.5～75 100本 7,500本（75袋）
SG-300W
SG-300WU		 300 1.45 4.5 8.0 5.0 8.6 343.0
(35.0)		 3.0～85 100本 5,000本（50袋）
SG-360W
SG-360WU		 364 1.4 5.0 8.2 5.5 8.2 392.0
(40.0)		 3.0～105 100本 5,000本（50袋）
SG-H360W
SG-H360WU		 364 2.0 7.8 9.5 7.5 12.0 666.4
(68.0)		 5.0～105 50本 2,000本（40袋）
SG-450W
※SG-450WU		 450 2.0 8.0 15.0 8.5 16.0 833.0
(85.0)		 6.0～120 50本 1,000本（20袋）
SG-550W
※SG-550WU		 550 2.0 13.0 17.0 10.8 20.0 1127.0
(115.0)		 10～150 25本 500本（20袋）

品番寸法mmループ
引張強度
N（kgf)		結束径
Min～Max
φmm		梱包単位
ＬＴＷＥＦＧ袋ケース
SG-80H 82 1.0 1.9 4.6 3.4 3.6 98.0
(10.0)		 1.0～17 1,000本 50,000本（50袋）
SG-90H 95 1.05 2.2 5.0 4.0 4.2 98.0
(10.0)		 1.5～19 1000本 40,000本（40袋）
SG-100H 100 1.15 2.6 5.3 4.1 4.4 102.9
(10.5)		 1.5～22 1,000本 25,000本（25袋）
SG-150H 150 1.2 3.4 6.0 4.6 6.0 176.4
(18.0)		 1.5～38 100本 10,000本（100袋）
SG-200H 200 1.25 4.4 7.0 5.0 7.5 225.4
(23.0)		 2.0～54 100本 10,000本（100袋）
SG-250H 250 1.45 4.4 8.0 5.0 8.6 313.6
(32.0)		 2.0～60 100本 7,500本（75袋）
※SG-S275H 275 1.2 3.4 5.8 4.8 6.1 176.4
(18.0)		 2.5～75 100本 7,500本（75袋）
※SG-300H 300 1.45 4.5 8.0 5.0 8.6 343.0
(35.0)		 3.0～85 100本 5,000本（50袋）
※SG-360H 364 1.4 5.0 8.2 5.5 8.2 392.0
(40.0)		 3.0～105 100本 5,000本（50袋）
※SG-H360H 364 2.0 7.8 9.5 7.5 12.0 666.4
(68.0)		 5.0～105 50本 2,000本（40袋）
※SG-450H 450 2.0 8.0 15.0 8.5 16.0 833.0
(85.0)		 6.0～120 50本 1,000本（20袋）
※SG-550H 550 2.0 13.0 17.0 10.8 20.0 1127.0
(115.0)		 10～150 25本 500本（20袋）

品番寸法mmループ
引張強度
N（kgf)		結束径
Min～Max
φmm		梱包単位
ＬＴＷＥＦＧ袋ケース
SG-80HP 82 1.0 1.9 4.6 3.4 3.6 98.0
(10.0)		 1.0～17 1,000本 50,000本（50袋）
SG-100HP 100 1.15 2.6 5.3 4.1 4.4 102.9
(10.5)		 1.5～22 1,000本 25,000本（25袋）
SG-150HP 150 1.2 3.4 6.0 4.6 6.0 176.4
(18.0)		 1.5～38 100本 10,000本（100袋）
SG-200HP 200 1.25 4.4 7.0 5.0 7.5 225.4
(23.0)		 2.0～54 100本 10,000本（100袋）
SG-250HP 250 1.45 4.4 8.0 5.0 8.6 313.6
(32.0)		 2.0～60 100本 7,500本（75袋）
※SG-S275HP 275 1.2 3.4 5.8 4.8 6.1 176.4
(18.0)		 2.5～75 100本 7,500本（75袋）
※SG-300HP 300 1.45 4.5 8.0 5.0 8.6 343.0
(35.0)		 3.0～85 100本 5,000本（50袋）

品番寸法mmループ
引張強度
N（kgf)		結束径
Min～Max
φmm		梱包単位
ＬＴＷＥＦＧ袋ケース
★SG-80V
※SG-80VB		 82 1.0 1.9 4.6 3.4 3.6 98.0
(10.0)		 1.0～17 1,000本 50,000本（50袋）
★SG-100V
※SG-100VB		 100 1.15 2.6 5.3 4.1 4.4 102.9
(10.5)		 1.5～22 1,000本 25,000本（25袋）
SG-150V 150 1.2 3.4 6.0 4.6 6.0 176.4
(18.0)		 1.5～38 100本 10,000本（100袋）
★SG-200V 200 1.25 4.4 7.0 5.0 7.5 225.4
(23.0)		 2.0～54 100本 10,000本（100袋）
SG-250V 250 1.45 4.4 8.0 5.0 8.6 313.6
(32.0)		 2.0～60 100本 7,500本（75袋）
※SG-S275V 275 1.2 3.4 5.8 4.8 6.1 176.4
(18.0)		 2.5～75 100本 7,500本（75袋）
※SG-300V 300 1.45 4.5 8.0 5.0 8.6 343.0
(35.0)		 3.0～85 100本 5,000本（50袋）
※SG-H360V 364 2.0 7.8 9.5 7.5 12.0 666.4
(68.0)		 5.0～105 50本 2,000本（40袋）
※SG-550V 550 2.0 13.0 17.0 10.8 20.0 1127.0
(115.0)		 10～150 25本 500本（20袋）

※の製品は受注生産品につき、納期をお問い合わせください。
SG-80H,HP,V,VB、SG-100H,HP,V,VBは1,000本入のみとなります。
★の難燃グレードはUL認定温度105℃を取得しています。
記載のループ引張強度はループ状にした際の破壊強度であって許容強度ではありません。
ご使用の際は充分に安全率を見込んでご使用ください。
印刷（箔押）ができるのはSG-100以上からです。

UL規格認定製品

ロゴ

UL規格認定品以外の製品も含まれています。

信頼のUL規格をクリア

SGケーブルタイシリーズの中でもスタンダードタイは、輸出を含め海外でご使用される際に必要となるUL規格をはじめ、電気設備学会標準規格をクリアしていますので、幅広い範囲でのご使用が可能です。

取得規格一覧
UL登録 製品 No. E194589
素材 No. E48285(M)
No. E41938
米軍規格 製品 MIL-S-23190Eに準ずる
素材 MIL-M-20693Bに準ずる

特許
日本 No.1212581
ドイツ No.3033886
米国 No.4413380
スイス No.634636
英国 No.2067240
カナダ No.1154113

日本電気技術規格委員会承認規格 JESC E0017に適合
電気設備学会標準規格 IEIEJ-P-0001に適合
米軍規格 製品 製品 MIL-S-23190Eに準ずる
素材 MIL-M-20693Bに準ずる

UL認定一覧表

タイプ 標準 耐熱 耐候・耐熱 耐候・耐熱 高耐熱 難燃 難燃
認定温度 -40～85 -40～105 -40～105 -40～105 -40～120 -40～80 -40～105
SG-80N -80N -80H -80W -80HP -80V
SG-90 -90 -90H -90W
SG-100 -100 -100H -100W -100WU -100HP -100V
SG-150 -150 -150H -150W -150WU -150HP -150V
SG-200 -200 -200H -200W -200WU -200HP -200V
SG-250 -250 -250H -250W -250WU -250HP
SG-300 -300 -300H※ -300W -300WU -300HP
SG-360 -360 -360H※ -360W -360WU
SG-H360 -H360 -H360H※ -H360W -H360WU
SG-450 -450 -450H※ -450W -450WU
SG-550 -550 -550H※ -550W -550WU
